Apostila gratuita · 9 páginas

Eletrofisiologia ocular: eletrorretinograma, EOG e PEV

ERG de campo total com as ondas A, B e C e os potenciais oscilatórios, padrões negativo, extinto e hipernormal, ERG multifocal, focal e PERG, EOG com índice de Arden e PEV. Cinco questões do CBO comentadas, de 2019 a 2024.

PDF de 2,2 MB. Gratuito.

Capa da apostila Eletrofisiologia ocular: eletrorretinograma, EOG e PEV em um tablet

Formato: Apostila · 9 páginas
Área da prova: Retina e vítreo · Exames
Produzido por: Equipe Oft-Review
Atualizado em: Outubro de 2026
Preço: Gratuito

Para que serve

O que a apostila de eletrofisiologia ocular cobre

Cada exame pelo que registra, de qual camada da retina ou da via óptica, e como se lê o traçado alterado.

Cada onda com a célula de origem

Onda A dos fotorreceptores, onda B das células de Müller com contribuição das bipolares, onda C do EPR e das células de Müller e potenciais oscilatórios das amácrinas e interplexiformes.
Padrões de traçado e índice de Arden

ERG normal e subnormal, as causas de ERG negativo, extinto e hipernormal, as cinco faixas do índice de Arden e o EOG na doença de Best e na distrofia viteliforme foveomacular do adulto.
Cinco questões do CBO comentadas

CBO 2019, 2022, duas de 2023 e 2024, com gabarito e comentário: ERG negativo, onda B, ERG extinto, retinosquise juvenil ligada ao X e acromatopsia.

Sumário

Do ERG de campo total ao potencial evocado visual

As seções na ordem do capítulo, da origem de cada onda às questões comentadas do CBO.

01Testes eletrofisiológicos: do EPR ao córtex visual
02Eletrorretinograma (ERG): estímulo e tipos de eletrodo
03ERG de campo total: ondas A, B e C
04Potenciais oscilatórios
05Técnica e fases do exame: escotópica e fotópica
06Medidas das ondas: latência, tempo implícito e amplitude
07Interpretação: ERG normal e subnormal
08ERG negativo, ERG extinto e ERG hipernormal
09Limitação do ERG de campo total
10ERG multifocal
11ERG focal
12PERG (pattern ERG): componentes P50 e N95
13Eletrooculograma (EOG) e índice de Arden
14EOG na doença de Best e na distrofia viteliforme foveomacular do adulto
15Potencial evocado visual (PEV) e onda P100
16Aprendendo com questões: CBO 2019, 2022, 2023 e 2024

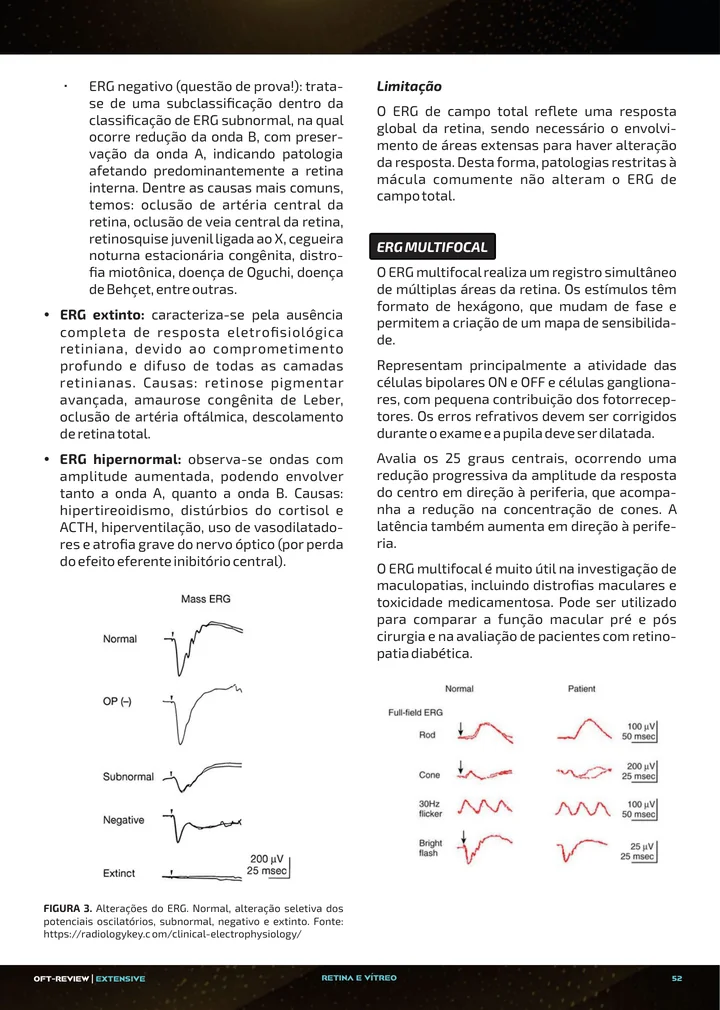

Página interna da apostila sobre Eletrofisiologia ocular: eletrorretinograma, EOG e PEV — Página da apostila: ERG negativo, extinto e hipernormal, a limitação do ERG de campo total e o ERG multifocal.

O que o eletrorretinograma mede e o que cada onda representa?

O eletrorretinograma (ERG) mede a resposta elétrica da retina a um estímulo luminoso, geralmente um breve flash de luz. No ERG de campo total, a onda A, negativa, representa a hiperpolarização dos fotorreceptores; a onda B, positiva, a despolarização das células de Müller; e a onda C, positiva e tardia, a hiperpolarização do EPR e das células de Müller.

O exame começa com 20 minutos de adaptação ao escuro e midríase máxima. A fase escotópica registra a resposta pura de bastonetes (luz fraca), a resposta de cones e bastonetes (luz forte) e os potenciais oscilatórios. Após 10 minutos de adaptação à luz, a fase fotópica registra a resposta de cones e o flicker, a resposta pura de cones.

O ERG negativo vem marcado na apostila como questão de prova. É uma subclassificação do ERG subnormal: há redução da onda B com preservação da onda A, o que indica patologia predominante da retina interna. Entre as causas mais comuns estão oclusão de artéria central da retina, oclusão de veia central da retina, retinosquise juvenil ligada ao X, cegueira noturna estacionária congênita, distrofia miotônica, doença de Oguchi e doença de Behçet.

O ERG extinto é a ausência completa de resposta, por comprometimento profundo e difuso de todas as camadas retinianas. Causas: retinose pigmentar avançada, amaurose congênita de Leber, oclusão de artéria oftálmica e descolamento de retina total. A oclusão de artéria oftálmica compromete retina interna e externa e leva a ERG extinto. No ERG hipernormal, a amplitude aumenta na onda A, na B ou nas duas, como no hipertireoidismo e na hiperventilação.

O ERG de campo total reflete uma resposta global e só se altera com envolvimento de áreas extensas. Patologias restritas à mácula comumente não alteram o exame. Para a mácula, o ERG multifocal avalia os 25 graus centrais com estímulos hexagonais, o ERG focal registra áreas de até 3 graus de diâmetro e o PERG avalia as células ganglionares maculares pelos componentes P50 e N95.

Comparativo

ERG, eletrooculograma e PEV: o que cada exame registra

O que cada exame registra, o que se mede nele e o uso que a apostila destaca, do ERG de campo total ao PEV.

Exames de eletrofisiologia ocular, do EPR ao córtex visual. Fonte: apostila Oft-Review, “Eletrofisiologia ocular: eletrorretinograma, EOG e PEV”.
Exame	O que registra	Componentes e medidas	Uso que a apostila destaca
ERG de campo total	Resposta difusa da retina a um flash de luz, somatório de células neuronais e não neuronais	Ondas A, B e C e potenciais oscilatórios; latência, tempo implícito e amplitude	Doenças retinianas extensas; predomínio no fotópico ou no escotópico sugere patologia de cones ou de bastonetes; isquemia (retinopatia diabética, falciforme, oclusões venosas) reduz os potenciais oscilatórios
ERG multifocal	Múltiplas áreas da retina ao mesmo tempo, com estímulos em hexágono; sobretudo bipolares ON e OFF e ganglionares	25 graus centrais; a amplitude cai e a latência aumenta do centro para a periferia	Maculopatias, distrofias maculares, toxicidade medicamentosa, função macular pré e pós cirurgia, retinopatia diabética
ERG focal	Área focal de até 3 graus de diâmetro, principalmente os cones maculares	Região foveal e parafoveal; não sofre efeito de doença da camada de células ganglionares e do nervo óptico	Distinguir maculopatia de neuropatia; no edema macular cistoide, é normal em 65% dos casos
PERG (pattern ERG)	Resposta a estímulo estruturado em tabuleiro de xadrez; células ganglionares maculares	P50, positivo, aos 50 ms; N95, negativo, aos 95 ms e seletivo para células ganglionares	Maculopatia reduz P50 e N95; doença do nervo óptico reduz apenas o N95
Eletrooculograma (EOG)	Potencial entre a córnea e o polo posterior; potencial transepitelial do EPR	Vale escotópico com cerca de 12 minutos no escuro, pico fotópico com cerca de 8 minutos na luz; Arden normal > 185%	Função do complexo EPR/Bruch; doença de Best, com ERG normal e EOG severamente reduzido
Potencial evocado visual (PEV)	Sinal elétrico do córtex cerebral em resposta ao estímulo retiniano, com eletrodos no couro cabeludo occipital; estímulo por flash ou tabuleiro de xadrez	Onda P100, positiva, após 100 ms	Neurite óptica desmielinizante, simulação de perda visual e função visual em crianças

Arraste a tabela para o lado.

Na prática

Como interpretar o ERG, o EOG e o PEV, passo a passo

O raciocínio na ordem do capítulo, da escolha do exame à leitura do ERG, do EOG e do PEV.

Escolha o exame pela estrutura avaliada

A eletrofisiologia registra o potencial elétrico de diferentes porções da via óptica, do EPR ao córtex visual. ERG de campo total para a retina como um todo; ERG multifocal, focal e PERG para a mácula; EOG para o EPR; PEV para a resposta cortical.
Separe a fase escotópica da fotópica

Após 20 minutos no escuro, a escotópica registra a resposta pura de bastonetes, a de cones e bastonetes e os potenciais oscilatórios; após 10 minutos na luz, a fotópica registra cones e flicker. Alteração predominante na fotópica sugere patologia de cones; na escotópica, de bastonetes. Escotópica preservada com fotópica extinta foi acromatopsia no CBO 2024.
Meça latência, tempo implícito e amplitude

Latência é o tempo do estímulo até o início da resposta; tempo implícito, do estímulo até o pico máximo; amplitude, o pico máximo medido a partir da linha de base. No ERG subnormal, a amplitude cai e a latência e o tempo implícito das ondas A e/ou B aumentam.
Compare a onda A com a onda B

Onda B reduzida com onda A preservada é o ERG negativo, da retina interna, como na oclusão de artéria central da retina e na retinosquise juvenil ligada ao X. Ausência completa de resposta é o ERG extinto, por comprometimento difuso de todas as camadas.
Leve a doença macular para o ERG multifocal

Patologias restritas à mácula comumente não alteram o ERG de campo total. O ERG multifocal mapeia os 25 graus centrais, o ERG focal ajuda a separar maculopatia de neuropatia e, no PERG, maculopatia reduz P50 e N95, enquanto doença do nervo óptico reduz apenas o N95.
Calcule o índice de Arden no EOG

Divida o pico fotópico pelo vale escotópico e multiplique por 100. Acima de 185% é normal; abaixo de 120%, extinto. Na doença de Best, o ERG é normal e o EOG, severamente reduzido, mesmo com fundoscopia normal. Na distrofia viteliforme foveomacular do adulto, o EOG é normal ou levemente reduzido.
Use o PEV para a via óptica

A onda P100 aparece após 100 ms. O PEV mostra atraso na neurite óptica desmielinizante, mesmo após a recuperação da acuidade visual, e fica normal na simulação de perda visual. Com ERG multifocal e PERG normais e PEV alterado, pense em patologia das vias ópticas.

Perguntas frequentes

Dúvidas sobre eletrorretinograma, EOG e PEV

O que é ERG negativo e quais são as causas?

É o ERG com redução da onda B e preservação da onda A, subclassificação do ERG subnormal que indica patologia predominante da retina interna. As causas mais comuns na apostila são oclusão de artéria central da retina, oclusão de veia central da retina, retinosquise juvenil ligada ao X, cegueira noturna estacionária congênita, distrofia miotônica, doença de Oguchi e doença de Behçet. É o padrão das questões CBO 2019 e CBO 2023.

Quais doenças causam ERG extinto?

ERG extinto é a ausência completa de resposta eletrofisiológica da retina, por comprometimento profundo e difuso de todas as camadas. A apostila lista retinose pigmentar avançada, amaurose congênita de Leber, oclusão de artéria oftálmica e descolamento de retina total. Na questão CBO 2023, neuromielite e atrofia do nervo óptico (perda da camada de células ganglionares) e coloboma de retina (defeito em um setor) ficam de fora.

Qual onda do eletrorretinograma representa a célula de Müller?

A onda B, gabarito da questão CBO 2022. A hiperpolarização dos fotorreceptores despolariza as bipolares ON e hiperpolariza as OFF; o potássio aumenta na camada plexiforme externa e as células de Müller despolarizam, formando a onda B positiva, com contribuição das amácrinas, bipolares e ganglionares. A onda A corresponde aos fotorreceptores, e a onda C, à hiperpolarização do EPR e das células de Müller.

Como calcular o índice de Arden no eletrooculograma?

Divida a amplitude do pico fotópico, atingido após cerca de 8 minutos de adaptação à luz, pela do vale escotópico, atingido após cerca de 12 minutos no escuro, e multiplique por 100. A apostila classifica: normal acima de 185%; subnormal de 160 a 185%; anômalo de 140 a 160%; patológico de 120 a 140%; extinto abaixo de 120%.

Quando pedir o ERG multifocal em vez do ERG de campo total?

Na suspeita de doença macular. O ERG de campo total reflete a resposta global e comumente não se altera em patologias restritas à mácula. O multifocal avalia os 25 graus centrais e é útil em distrofias maculares, toxicidade medicamentosa, função macular pré e pós cirurgia e retinopatia diabética. Os erros refrativos devem ser corrigidos e a pupila, dilatada.

Qual a principal indicação do potencial evocado visual?

Em adultos, mostrar atraso na condução do nervo óptico na neurite óptica desmielinizante, que persiste mesmo após a recuperação da acuidade visual. O PEV também avalia a simulação de perda visual, em que o exame fica normal apesar dos sintomas, e a função visual em crianças. A onda principal é a P100, positiva, após 100 ms. Um PEV alterado não localiza a lesão, pois depende da retina, do nervo óptico e do córtex.

O material é gratuito mesmo?

Sim. Você preenche um formulário curto e recebe o PDF completo, sem custo e sem período de teste. Pedimos os dados para saber quem estuda com a gente e avisar quando sair material novo.

Preciso ser aluno da Oft-Review para baixar?

Não. A biblioteca é aberta a residentes e especializandos em oftalmologia e a oftalmologistas, com ou sem matrícula nos cursos da Oft-Review.
