Apostila gratuita · 17 páginas

Astigmatismo a favor da regra, conoide de Sturm e cilindro cruzado

Astigmatismo a favor da regra, contra a regra e oblíquo, tipos simples, composto e misto, conoide de Sturm, equivalente esférico, transposição, cilindro cruzado de Jackson, teste do dial e aniseiconia. Dezessete questões do CBO comentadas, de 2007 a 2025.

PDF de 7,1 MB. Gratuito.

Capa da apostila Astigmatismo e anisometropia: conoide de Sturm, equivalente esférico e cilindro cruzado em um tablet

Formato: Apostila · 17 páginas
Área da prova: Óptica e refração · Refração
Produzido por: Equipe Oft-Review
Atualizado em: Outubro de 2026
Preço: Gratuito

Para que serve

O que a apostila de astigmatismo e anisometropia cobre

Dos cilindros à aniseiconia, com os cálculos que a prova do CBO cobra e a resolução de cada questão na cruz de poderes.

Classificação do astigmatismo inteira

A favor da regra, contra a regra e oblíquo pelo meridiano mais curvo, os tipos miópico, hipermetrópico e misto, simples ou composto, a posição das linhas focais e o cilindro corretor de cada eixo.
Conoide de Sturm, EE e transposição

Intervalo de Sturm, círculo de menor confusão, equivalente esférico para reduzir o cilindro sem tirar o foco da retina, transposição de cilindros e poder do cilindro em meridiano oblíquo.
Dezessete questões do CBO comentadas

CBO de 2007 a 2025 sobre conoide, cilindro cruzado de Jackson, teste do dial, efeito pantoscópico, anisometropia e aniseiconia, além de exercícios de cálculo da Oft-Review com gabarito.

Sumário

O que tem dentro das 17 páginas

As seções na ordem do capítulo, dos recursos do refrator às questões de aniseiconia.

01Recursos auxiliares do refrator: lente R, prisma, pinhole, polaroide e Maddox
02Cilindros: linha focal paralela ao eixo e poder a 90° dele
03Lentes esféricas e esferocilíndricas como soma de cilindros
04Transposição de lentes, com exercícios
05Conoide de Sturm, intervalo de Sturm e círculo de menor confusão
06Aplicação clínica do conoide: cilindros e esferas sobre as linhas focais
07Equivalente esférico e poder do cilindro em meridiano oblíquo
08Astigmatismo regular e irregular
09Prescrição nos astigmatismos, da criança ao adulto
10Classificação: a favor da regra, contra a regra e oblíquo
11Tipos miópico, hipermetrópico e misto, simples e composto
12Cilindro cruzado de Jackson: eixo e poder
13Teste do dial e cartas astigmáticas
14Efeito pantoscópico e astigmatismo de incidência oblíqua
15Anisometropias: classificação, anisoforia e aniseiconia
16Tamanho da imagem com óculos e lentes de contato e distorções dos óculos

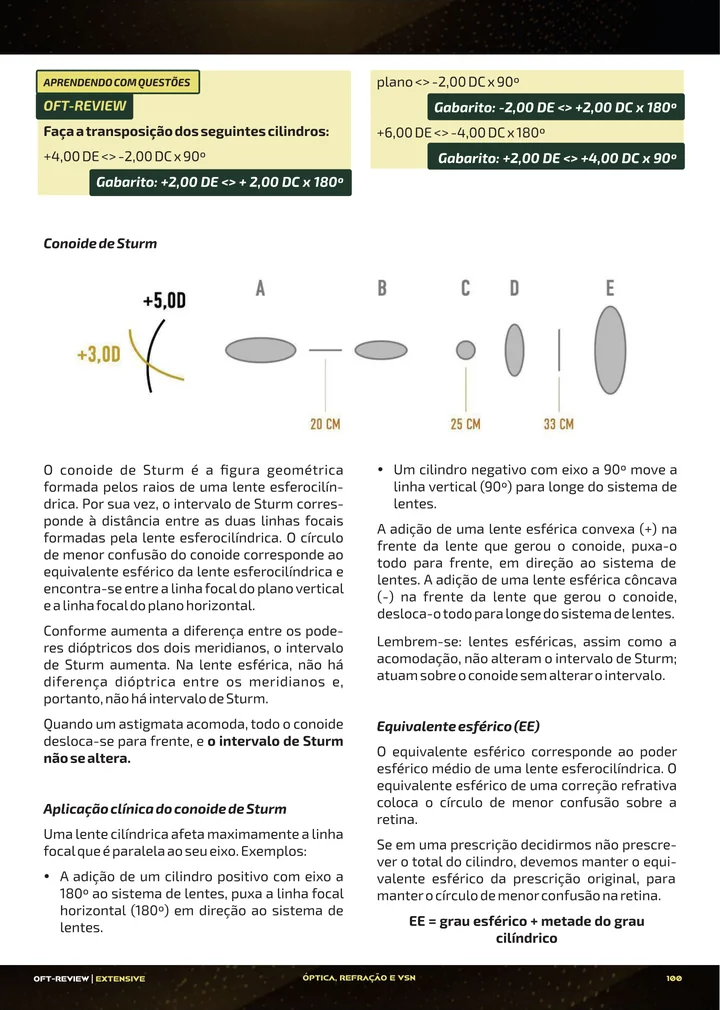

Página interna da apostila sobre Astigmatismo e anisometropia: conoide de Sturm, equivalente esférico e cilindro cruzado — Página da apostila: transposição de cilindros, o conoide de Sturm com as linhas focais e o círculo de menor confusão e a fórmula do equivalente esférico.

O que é astigmatismo a favor da regra?

No astigmatismo a favor da regra, o meridiano vertical da córnea (90° +/- 20°) é o mais curvo e tem maior poder, dado por um cilindro na horizontal. A linha focal horizontal focaliza sempre antes da vertical, e a correção é com cilindro negativo a 180° +/- 20° ou positivo a 90° +/- 20°.

No astigmatismo contra a regra, o meridiano horizontal (180° +/- 20°) é o mais curvo, o poder vem de um cilindro na vertical e a linha focal vertical focaliza antes da horizontal; a correção é com cilindro negativo a 90° +/- 20° ou positivo a 180° +/- 20°. No astigmatismo oblíquo, o meridiano mais curvo fica entre 110° e 160° ou entre 20° e 70°.

Pela posição das linhas focais em relação à retina, cada eixo se divide em miópico simples, miópico composto, misto, hipermetrópico simples e hipermetrópico composto. No misto, um meridiano é miópico e o outro hipermetrópico: uma linha focal fica dentro do olho e a outra atrás dele. No CBO 2023, -0,50 DE +6,00 DC x 135° tem meridianos de -0,50 e +5,50, um astigmatismo misto com equivalente esférico de +2,50 D.

O conoide de Sturm é a figura formada pelos raios de uma lente esferocilíndrica, e o intervalo de Sturm, a distância entre as duas linhas focais, que cresce com a diferença de poder entre os meridianos. O círculo de menor confusão corresponde ao equivalente esférico: EE = grau esférico + metade do grau cilíndrico. Ao prescrever menos cilindro, mantenha o EE da refração original para manter o círculo na retina.

Na prescrição, crianças de até 3 anos não precisam de correção nos astigmatismos de até -2,00 DC; graus maiores se associam a risco de ambliopia e devem ser corrigidos. Em crianças maiores, astigmatismos menores que -0,75 DC dão mais queixas astenopeicas do que baixa de acuidade. O adulto tolera menos a prescrição total, com menor plasticidade cerebral e queixas de distorção espacial nos graus altos.

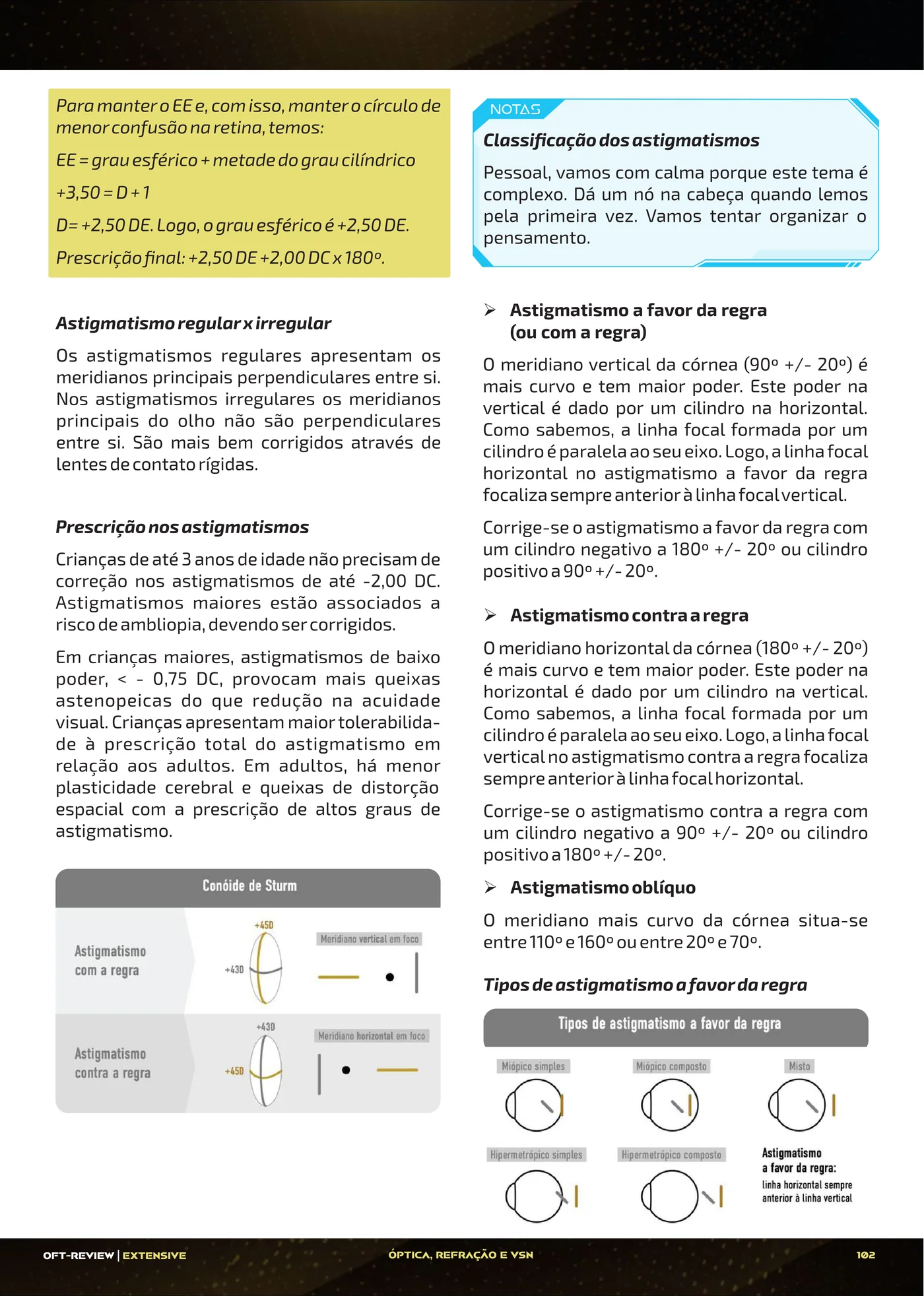

Página da apostila Astigmatismo e anisometropia: conoide de Sturm, equivalente esférico e cilindro cruzado

Comparativo

Astigmatismo a favor e contra a regra: tipos e linhas focais

O critério de cada eixo e onde ficam as linhas focais horizontal e vertical em cada tipo, como a apostila organiza a classificação.

Classificação do astigmatismo regular pelo meridiano mais curvo da córnea e pela posição das linhas focais em relação à retina; no oblíquo, o meridiano mais curvo fica entre 110° e 160° ou entre 20° e 70°. Fonte: apostila Oft-Review, “Astigmatismo e anisometropia: conoide de Sturm, equivalente esférico e cilindro cruzado”.
Tipo	Meridianos principais	A favor da regra	Contra a regra
Critério do eixo	Meridiano mais curvo e cilindro corretor	Vertical (90° +/- 20°) mais curvo; cilindro negativo a 180° +/- 20° ou positivo a 90° +/- 20°	Horizontal (180° +/- 20°) mais curvo; cilindro negativo a 90° +/- 20° ou positivo a 180° +/- 20°
Miópico simples	Um miópico e o outro emétrope	Linha horizontal dentro do olho; vertical na retina	Linha vertical dentro do olho; horizontal na retina
Miópico composto	Os dois miópicos	As duas linhas dentro do olho, a horizontal focalizando antes	As duas linhas dentro do olho, a vertical focalizando antes
Misto	Um miópico e o outro hipermetrópico	Linha horizontal dentro do olho; vertical atrás do olho	Linha vertical dentro do olho; horizontal atrás do olho
Hipermetrópico simples	Um hipermetrópico e o outro emétrope	Linha horizontal na retina; vertical atrás do olho	Linha vertical na retina; horizontal atrás do olho
Hipermetrópico composto	Os dois hipermetrópicos	As duas linhas atrás do olho, a horizontal focalizando antes	As duas linhas atrás do olho, a vertical focalizando antes

Arraste a tabela para o lado.

Na prática

Como classificar e corrigir o astigmatismo, passo a passo

O raciocínio que a apostila usa nas questões, da cruz de poderes ao refinamento no exame subjetivo.

Monte a cruz de poderes

Decomponha a refração nos dois meridianos principais: o esférico atua em todos, e o cilindro só a 90° do seu eixo. Em -0,50 DE +6,00 DC x 135°, o meridiano de 135° fica com -0,50 e o de 45°, com +5,50.
Ache o meridiano mais curvo

Vertical (90° +/- 20°) define o astigmatismo a favor da regra; horizontal (180° +/- 20°), contra a regra; entre 110° e 160° ou entre 20° e 70°, oblíquo. Na refração, o mais curvo é o meridiano que pede mais grau negativo ou menos grau positivo.
Classifique pelos sinais dos meridianos

Um meridiano miópico e o outro emétrope dão o miópico simples; os dois miópicos, o composto; um miópico e o outro hipermetrópico, o misto. O mesmo vale para o hipermetrópico. Entre os dois olhos, +5,00 DE em um e -1,00 DE no outro é anisometropia antimetrópica, como no CBO 2022.
Calcule o equivalente esférico

Some ao esférico metade do cilindro, com o sinal dele: -5,00 DE +5,00 DC x 180° dá -2,50 D. O EE localiza o círculo de menor confusão; em +8,00 DE -6,00 DC x 180°, o EE de +5,00 D põe o círculo a 20 cm da lente, como no CBO 2023.
Reduza o cilindro sem tirar o foco

Para prescrever menos cilindro, mantenha o EE da refração original: em +2,00 DE +3,00 DC x 180° (EE de +3,50 D), reduzir 1 D de cilindro leva a +2,50 DE +2,00 DC x 180°. Na transposição, some esférico e cilindro, inverta o sinal do cilindro e gire o eixo em 90°.
Refine eixo e poder com o cilindro cruzado

Monocular e sem miopização, comece pelo eixo: cabo paralelo ao eixo do cilindro do refrator, que gira em direção ao cilindro negativo até o paciente não notar diferença. No poder, o cilindro negativo do cruzado coincide com o eixo; se o paciente prefere essa face, aumente 0,25 D.
Use o teste do dial com miopização

O dial é monocular e exige o paciente miopizado. A linha de maior nitidez corresponde ao meridiano astigmático, e o eixo do cilindro negativo corretor é posicionado perpendicular a ela, como na alternativa correta do CBO 2021 sobre testes subjetivos.

Perguntas frequentes

Dúvidas sobre astigmatismo e anisometropia na prova do CBO

Como calcular o equivalente esférico?

Some ao grau esférico metade do grau cilíndrico, com o sinal do cilindro; a regra vale para cilindro positivo ou negativo. Em +0,75 DE +2,00 DC x 90°, o EE é +1,75 D. No CBO 2013, +2,00 DE -2,00 DC x 90° tem EE de +1,00 D, e o círculo de menor confusão fica a 1 m da lente.

O que é o conoide de Sturm?

É a figura geométrica formada pelos raios de uma lente esferocilíndrica. O intervalo de Sturm é a distância entre as duas linhas focais e aumenta com a diferença de poder entre os meridianos; na lente esférica, ele não existe. Quando o astigmata acomoda, o conoide inteiro se desloca para frente sem alterar o intervalo, e lentes esféricas também movem o conoide sem mudá-lo.

O que é astigmatismo misto?

É o astigmatismo com um meridiano miópico e o outro hipermetrópico: uma linha focal fica dentro do olho e a outra atrás dele. No a favor da regra, a horizontal fica dentro do olho; no contra a regra, a vertical. O cilindro cruzado diante de um olho emétrope forma um astigmatismo misto simétrico, e no CBO 2018 o olho com -2,50 DE +5,00 DC x 110° era misto.

Como fazer o cilindro cruzado de Jackson passo a passo?

O teste é monocular e sem miopização. Para o eixo, o cabo fica paralelo ao eixo do cilindro do refrator, com os eixos do cruzado a 45° dele; alterne as faces e gire o cilindro do refrator em direção ao negativo até o paciente não notar diferença. Para o poder, gire 45° até o cilindro negativo coincidir com o eixo e ajuste de 0,25 em 0,25 D.

O que é anisometropia e quando ela é significativa?

É a diferença entre os estados refrativos dos dois olhos, em um ou nos dois meridianos principais, significativa quando passa de 1 D. As dificuldades ópticas vêm da anisoforia, da aniseiconia e da diferença de demanda acomodativa. Para medi-la, use o equivalente esférico de cada olho: no CBO 2022, -3,00 DE contra +1,00 DE -2,00 DC x 90°, de EE plano, dá 3 D.

Como calcular a aniseiconia na anisometropia?

Corrigida com óculos, a anisometropia axial gera 1% de diferença no tamanho das imagens por dioptria, e a refringencial, de 1,5 a 2%. No CBO 2025, a axial de 5 D dá 5%; no CBO 2024, a de índice de 4 D dá 8%. Até 1% é assintomático, de 3 a 5% compromete a binocularidade e acima de 5% ela fica ausente.

O material é gratuito mesmo?

Sim. Você preenche um formulário curto e recebe o PDF completo, sem custo e sem período de teste. Pedimos os dados para saber quem estuda com a gente e avisar quando sair material novo.

Preciso ser aluno da Oft-Review para baixar?

Não. A biblioteca é aberta a residentes e especializandos em oftalmologia e a oftalmologistas, com ou sem matrícula nos cursos da Oft-Review.
