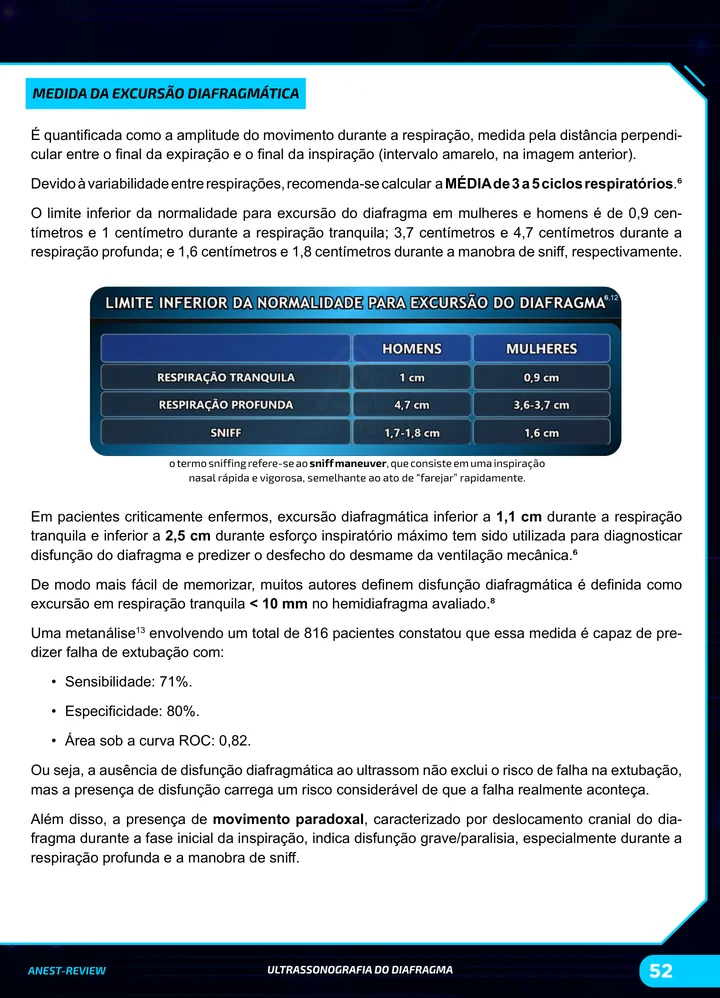

Página interna da apostila sobre Ultrassonografia de pulmão e diafragma: linhas B, pneumotórax e protocolo BLUE — Página da apostila: medida da excursão diafragmática, com a tabela de limites inferiores da normalidade e a predição de falha de extubação.

O que é o protocolo BLUE?

O protocolo BLUE (Bedside Lung Ultrasound in Emergency), de Daniel Lichtenstein, é uma abordagem ultrassonográfica sistematizada da insuficiência respiratória aguda. Combina lung sliding, linhas A ou B e consolidações em três pontos por hemitórax com a análise venosa e define perfis ligados a edema pulmonar, pneumonia, pneumotórax, TEP e DPOC ou asma, com acurácia de 90,5%.

O exame usa três pontos por hemitórax, marcados com as mãos do examinador sobre o tórax do paciente: o ponto BLUE superior, entre a raiz do 3º e do 4º dedo da mão superior, o ponto BLUE inferior, no centro da palma da mão inferior, e o ponto PLAPS, na interseção da horizontal do ponto inferior com a linha axilar posterior. O ponto frênico fica fora do protocolo.

Lung sliding com linhas A define o perfil A, de pulmão anterior normal. O passo seguinte é a análise venosa: perfil A com trombose venosa profunda é 99% específico para embolia pulmonar. Sem trombose, o ponto PLAPS decide: consolidação ou derrame sugere pneumonia, e PLAPS normal, o perfil nude, leva a pensar em DPOC ou asma.

Linhas A sem lung sliding formam o perfil A', sugestivo de pneumotórax. A ausência de lung sliding tem sensibilidade próxima de 100%, mas baixa especificidade; com linhas A e sem linhas B, a especificidade sobe para 96,5%. O lung point é o sinal patognomônico, 100% específico e com sensibilidade de 66%, e qualquer linha B ou lung pulse descarta pneumotórax na região examinada.

Linhas B bilaterais com lung sliding, pelo menos 3 por espaço intercostal, formam o perfil B do edema pulmonar hemodinâmico. Abolição do lung sliding com linhas B (perfil B'), consolidação anterior (perfil C), assimetria (perfil A/B) e PLAPS levam à pneumonia: cada perfil é pouco sensível, mas juntos somam sensibilidade de 89% e especificidade de 94%.

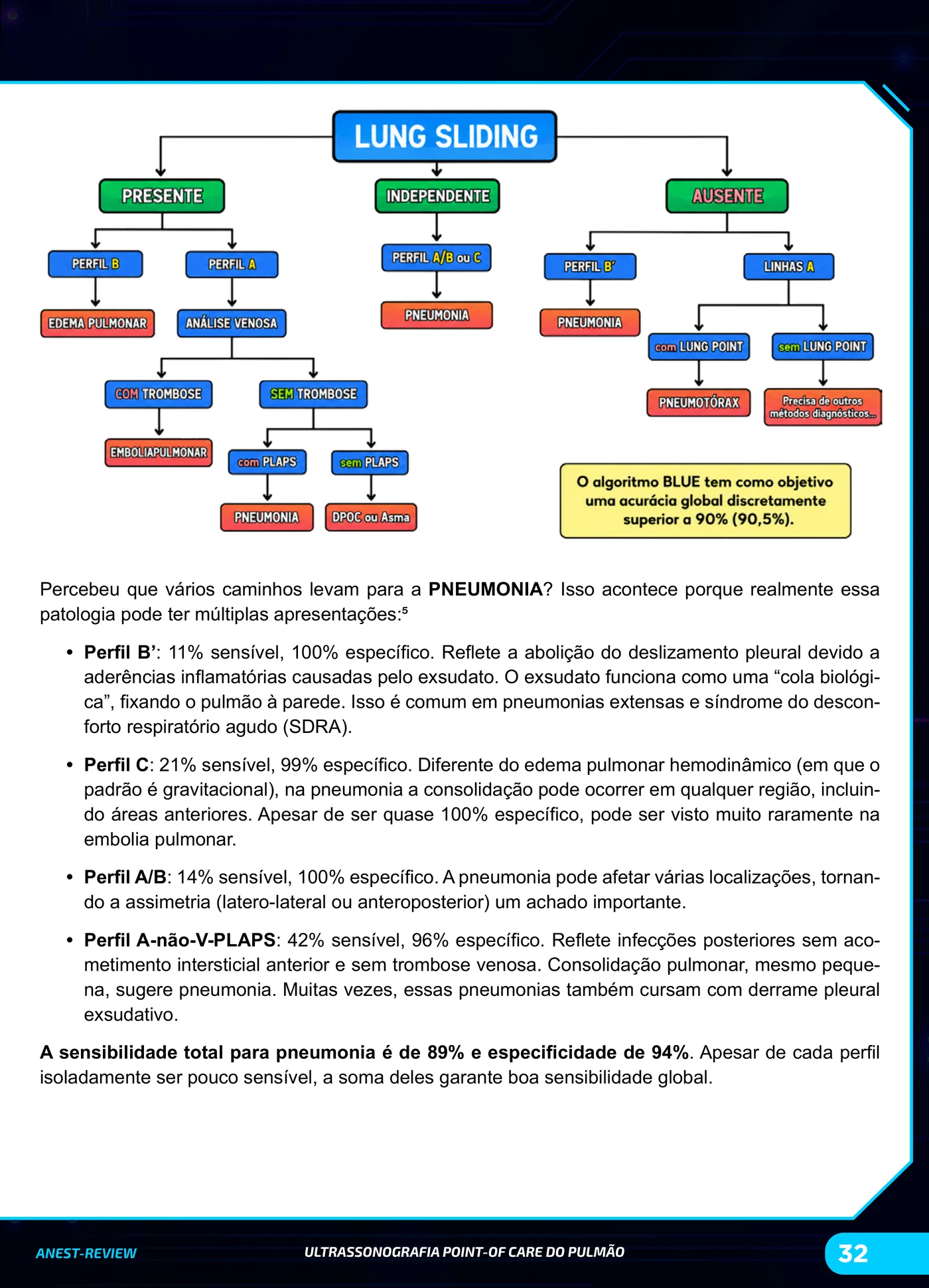

Página da apostila Ultrassonografia de pulmão e diafragma: linhas B, pneumotórax e protocolo BLUE

Comparativo

Perfis do protocolo BLUE e diagnóstico provável

Cada perfil com os achados que o definem, o diagnóstico provável e a acurácia ou a observação que a apostila traz.

Perfis do protocolo BLUE na insuficiência respiratória aguda; somados, os perfis de pneumonia têm sensibilidade de 89% e especificidade de 94%. Fonte: apostila Anest-Review, “Ultrassonografia de pulmão e diafragma: linhas B, pneumotórax e protocolo BLUE”.
Perfil	Achados	Diagnóstico provável	Dado da apostila
Perfil A com trombose	Lung sliding presente e linhas A predominantes; trombose venosa profunda na análise venosa	Embolia pulmonar	99% específico para TEP
Perfil A-não-V-PLAPS	Perfil A sem trombose venosa, com consolidação ou derrame no ponto PLAPS	Pneumonia	42% sensível e 96% específico
Perfil nude	Perfil A sem trombose venosa e com ponto PLAPS normal	DPOC ou asma	A estenose traqueal também se apresenta com perfil A nude
Perfil A'	Linhas A com ausência de lung sliding	Pneumotórax, confirmado pelo lung point	Lung point 100% específico, com sensibilidade de 66%
Perfil B	Lung sliding presente e linhas B bilaterais, pelo menos 3 por espaço intercostal	Edema pulmonar hemodinâmico	Lung rockets aparecem com POAP acima de cerca de 18 mmHg, sem doença pulmonar
Perfil B'	Linhas B bilaterais com abolição do lung sliding	Pneumonia com padrão intersticial bilateral	11% sensível e 100% específico
Perfil C	Consolidação no tórax anterior, de qualquer tamanho	Pneumonia	21% sensível e 99% específico
Perfil A/B	Assimetria látero-lateral ou anteroposterior dos achados	Pneumonia	14% sensível e 100% específico

Arraste a tabela para o lado.

Na prática

Como aplicar o protocolo BLUE, passo a passo

O raciocínio na ordem da apostila, do transdutor ao lung point, com o diafragma no fim.

Escolha o transdutor

O ideal é o microconvexo de 5 MHz. Na falta dele, use o linear na região anterior, onde importam os artefatos da pleura, e o convexo na posterior, para o parênquima. Posicione o transdutor no espaço intercostal, em orientação longitudinal, e procure o sinal do morcego.
Marque os pontos BLUE com as mãos

Mão superior logo abaixo da clavícula e mão inferior abaixo dela, sem os polegares, com o dedo mínimo na linha frênica. O ponto superior fica entre a raiz do 3º e do 4º dedo; o inferior, no centro da palma; o PLAPS, na linha axilar posterior.
Comece pelo lung sliding

Com lung sliding e linhas A, o perfil é A; com linhas B bilaterais, pelo menos 3 por espaço intercostal, é B, de edema pulmonar. Sem lung sliding, linhas B bilaterais formam o perfil B' e linhas A, o A'. Confirme a abolição no modo M pelo sinal do código de barras.
No perfil A, faça a análise venosa

Examine bilateralmente, na ordem da apostila, femoral comum, femoral distal, veias da panturrilha, jugular interna e subclávia, com compressão controlada, leve ou nenhuma. Trombose com perfil A aponta embolia pulmonar; o exame pode parar na primeira veia trombosada e leva cerca de 2 a 3 minutos.
Sem trombose, avalie o PLAPS

Consolidação ou derrame no ponto PLAPS sugere pneumonia (perfil A-não-V-PLAPS); PLAPS normal, o perfil nude, leva a pensar em DPOC ou asma. Direcione o transdutor o mais posterior possível e, sem achados, desça: após dois espaços intercostais, ele costuma alcançar o abdome.
No perfil A', procure o lung point

A transição entre área com e sem lung sliding, mais fácil de ver no modo M, confirma o pneumotórax. Sem lung point, considere derrame pleural, SDRA, grandes consolidações, aderências, atelectasia, intubação seletiva ou paralisia do frênico; no pneumotórax grande sem instabilidade, complemente com radiografia.
Avalie o diafragma quando houver risco

Fora do protocolo BLUE, sem suporte ventilatório e com PEEP mínima, meça a excursão diafragmática no modo M, pela janela hepática ou esplênica, com a média de 3 a 5 ciclos. Para muitos autores, excursão abaixo de 10 mm em respiração tranquila define disfunção.
